容器包装リサイクル装置 エコラクーン
容器包装リサイクル装置 エコラクーン
エコラクーンシステムは、容器包装リサイクル法施行に伴い、ユーザー様のご要望により紙容器リサイクル装置・紙パック洗浄機として開発された洗浄装置です。
紙パックやペットボトル等の容器と内容液を分離し、再資源として利用するリサイクル装置です。
もちろん空容器にも対応いたします。
内容液中の紙粉から、洗浄処理水中の微細紙粉まで完全除去します。
エコラクーンの特長
エコラクーンシステムは、粉砕機～洗浄機～乾燥まで、目的やご予算に合わせ自由な組み合わせで紙容器リサイクル装置のシステム構築が可能です。
内容液は圧縮破袋機により容器と内容液に瞬時に分別することができ、内容液や洗浄水の処理液中に微細紙粉が混入することがないため、濾過機等を必要とせず、内容液の有効利用 (飼料、他) が可能です。
原料投入から内容液処理、容器洗浄、回収まで全自動で行い、わずかなスペースで大量処理が可能です。
シンプル構造で、振動、騒音も無く操作が簡単なうえ、洗浄性に優れているので、洗浄水の使用量が少なく、ランニングコストも抑えられる省エネ型です。
エコラクーンのシステム工程
1.原料投入
2.分別破砕
3.洗浄
4.固液分離 (水切)
エコラクーンシステムフロー例
フロー 例1 紙パック&ペットボトル洗浄システム

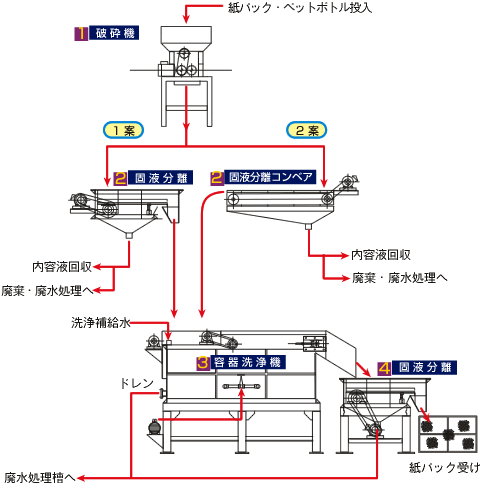

フローチャート1 (紙パック&ペットボトル洗浄)
システム概要 (主要構成機械)
- 破砕機：紙パックを投入破砕により内容液と分別、又は空パックを破砕します
- 固液分離機：紙パックと内容液を固液分離します
- 洗浄機：短冊状に破砕された紙パックを洗浄、自動回収します
- 固液分離機：洗浄された紙パックと洗浄補給水を連続固液分離して水分を切り、洗浄水は微細フィルターによって微細紙粉等を除去します
機械構成は、使用目的や予算に合わせて自在な組み合わせが可能です。
フロー 例2 紙パック内容液有効利用システム

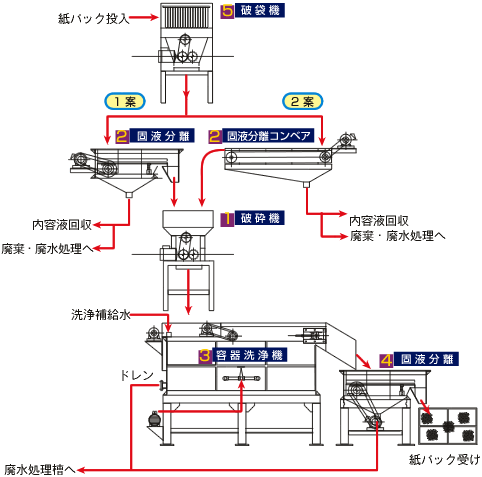

エコラクーン フローチャート2 (紙パック内容液有効利用システム)
システム概要 (主要構成機械)
- 「5」圧縮破袋機：圧縮により紙パックと内容液を瞬時に分別、紙粉は皆無です
- 「2」固液分離機：紙パックと内容液を固液分離します
- 「1」破砕機：紙パックを投入破砕により内容液と分別、又は空パックを破砕します
- 「3」洗浄機：短冊状に破砕された紙パックを洗浄、自動回収します。
- 「4」固液分離機：洗浄された紙パックと洗浄補給水を連続固液分離して水分を切り、洗浄水は微細フィルターによって微細紙粉等を除去します。
各機器を入れ替える事で、破砕前に溶液を別離し溶液の再利用を可能にすることも出来ます。
機械構成は使用目的や予算に合わせて自在な組み合わせが可能です。
エコラクーンシステムの処理能力
| 型式 | 処理能力 (紙パック) / h | 処理能力 (ペットボトル) / h | |||||
|---|---|---|---|---|---|---|---|
| 200mL | 1,000mL | 2,000mL | 500mL | 1,500mL | 2,000mL | ||
| ERシリーズ | ERN-1SA | 5,000本 | 1,000本 | 500本 | 1,000本 | 800本 | 700本 |
| ERN-2SA | 10,000本 | 2,000本 | 1,000本 | 2,000本 | 1,600本 | 1,400本 | |
| ERN-3SA | 15,000本 | 3,000本 | 1,500本 | 3,000本 | 2,400本 | 2,100本 | |
| ERシリーズワイド | ERNW-4SA | 30,000本 | 6,000本 | 3,000本 | 6,000本 | 4,800本 | 4,200本 |
