固液分離機 クリーンフィルタ NCFE型 (剥離カス取機) の特長

NCFE型は、プリント配線板製造などで発生する循環剥離液中のドライフィルム・レジストインクカス等の分離除去に特化した専用機です。

フィルターは、ステンレス金網 (SUS304) 30～300メッシュまでの使用が可能です。

[標準フィルター30～60メッシュ]

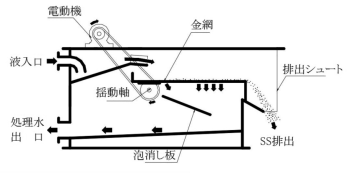

固液分離機 クリーンフィルタ　NCFE型 (剥離カス取機) の構造

電動機より揺動軸を回転させて金網を揺動させます。

剥離液は原水入口より金網上に落下し、液は下部水槽を経て処理水出口に至ります。

剥離カスは金網の特殊揺動と共振により順次前方へ送られ、機外に排出される機構となっています。

固液分離機 クリーンフィルタ　NCFE型　剥離カスの回収

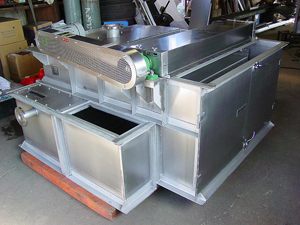

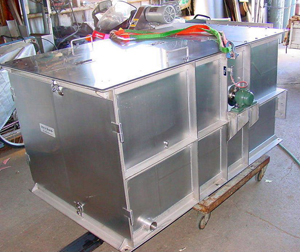

固液分離機 クリーンフィルタ NCFE型には「カス屋外取出し型」と「カス受けバケット内蔵型」があります。

回収後のプロセス、設備周囲の環境や、設置場所、他設備との連携などで目的に応じた機種を選ぶ事が出来ます。

固液分離機 クリーンフィルタ　NCFE型 (剥離カス取機) 処理能力

※標準機以外の特注品の設計・製作も承ります。

※機能向上のため寸法等の変更もあります。
