水環境の改善から地球規模の環境保全に貢献します

固液分離機 クリーンフィルタNCF型
微細目振動スクリーン
成田工機株式会社が独自に開発した固液分離機です

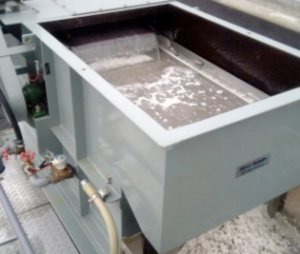

固液分離機 クリーンフィルタNCF型

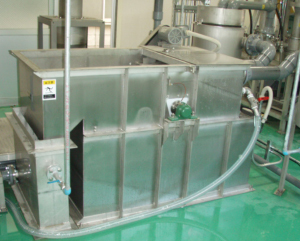

固液分離機 クリーンフィルタNCF型

固液分離機 クリーンフィルタ NCF型の特長

NCF型は、微細物・繊維状夾雑物・固形物除去用微細目振動スクリーンです。

原液中にほとんど油分を含まない汚水中の固形分の除去を主用途とします。
逆に油分100%中のSS除去にも使用できます。

微細メッシュ(フィルター)と特殊揺動により、微細物を捕捉し造粒されながら順次粗大粒として排出される構造となっている為、効率良い除去・回収が可能です。
フィルター下部の洗浄ノズルによりフィルター面を清掃しますので、SS残留物の乾燥固着を防ぎ目詰まりの進行を抑制させることが可能です。

フィルターは、ステンレス金網(SUS304)30~350メッシュまでの使用が可能です。
水質や処理量に合わせ、最適なフィルター目開きを選定していただくことで、浮遊物(SS)を確実に捕えることができ、目詰まり等のトラブルを起こすことなくご使用いただけます。

固液分離中のクリーンフィルタ NCF型です。

動画はクリーンフィルタの基本的な機能を紹介しています。

小片の固形物をSSに見立ててスクリーン上の動きをシミュレートした際の様子が映っています。

固液分離機 クリーンフィルタ NCF型の構造

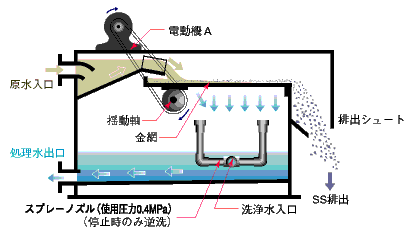

固液分離機 NCFU型の構造図
固液分離機 クリーンフィルタNCF型の構造

電動機より揺動軸を回転させて金網を揺動させます。

原水は原水入口より金網上に落下し、水は下部水槽を経て処理水出口に至ります。

SSは金網の特殊揺動と共振により造粒されながら順次粗大粒として機外に排出される機構となっています。

原水停止時には若干のSSが残留し、放置しますと乾燥固着しやすいので、金網下部の洗浄ノズルによって清水を噴射 (30~60秒) して金網面を清掃し揺動用電動機を停止します。

尚洗浄方法は手動又は自動にて行います。

固液分離機 クリーンフィルタ NCF型 浮遊固形物 (SS)の回収

固液分離機で回収した固形物の取扱に合わせて、固液分離機 クリーンフィルタ NCF型には「スラッジ屋外取出し型」と「バケット内蔵・簡易防臭型」があります。

回収物の種類、その後のプロセス、設備周囲の環境や、設置場所、他設備との連携などで目的に応じた機種を選ぶ事が出来ます。

固液分離機クリーンフィルタ NCFU型 屋外取出し型
固液分離機 クリーンフィルタ NCF-A

スラッジ屋外取出型

固液分離機クリーンフィルタ NCFU型 バケット内蔵・簡易防臭型
固液分離機 クリーンフィルタ NCF-B

バケット内蔵・簡易防臭型

固液分離機 クリーンフィルタ NCF型 処理能力

固液分離機 クリーンフィルタNCF型 処理能力/電力/重量

型式 処理能力 電動機A 200V 総重量
NCF-05型 1-5m3/h 0.4kw 255kg
NCF-1型 5-15m3/h 0.4kw 320kg
NCF-2型 10-30m3/h 0.4kw 370kg
NCF-3型 30-50m3/h 0.75kw 650kg

※標準機以外の特注品の設計・製作も承ります。

※機能向上のため寸法等の変更もあります。
