固液分離機 クリーンフィルタNCFU型
固液分離機 クリーンフィルタNCFU型
微細目振動スクリーン
成田工機株式会社が独自に開発した固液分離機です
固液分離機 クリーンフィルタNCFU型
微細目振動スクリーン
固液分離機 クリーンフィルタ NCFU型の特長
NCFU型は、微細物・繊維状夾雑物（低含油及び粘性を含む廃水）除去用のスクリーンです。
大きな特長の一つは、微細メッシュ（フィルター）の上部で稼動する上部洗浄間欠強制洗浄装置です。
フィルター上面の油膜や附着質等を０.7MPa圧力水によって必要に応じて自動的に強制剥離及び排除する為、目詰りの心配がありません。
原液中に多少の油分や粘性附着物が混入している場合でも、微細メッシュ（フィルター）を使用することが可能です。
NCFU型は幅広い液質に対応し、洗浄間隔を任意のタイマー設定により自動運転、また無人運転も可能となります。
フィルターは、ステンレス金網（SUS304)30～350メッシュまでの使用が可能です。
水質や処理量に合わせ、最適なフィルター目開きを選定していただくことで、浮遊物（SS）を確実に捕えることができ、目詰まり等のトラブルを起こすことなくご使用いただけます。

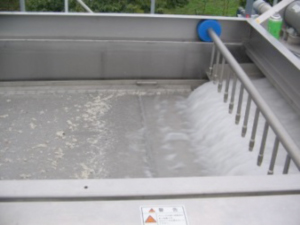

固液分離中のクリーンフィルタ NCFU型です。微細目フィルター部の特殊揺動により、微細SSを粗大粒として捕捉しフィルター先端部に向かって移動し回収されます。
50秒あたりから、動作を始め動きながら0.7MPaの圧力水にて揺動中のフィルター上部を移動洗浄している上部洗浄間欠強制洗浄装置の様子です。
固液分離機 クリーンフィルタ NCFU型の構造

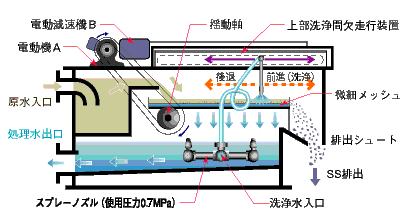

固液分離機 クリーンフィルタNCFU型の構造
電動機より揺動軸を回転させて金網を揺動させます。
原水は原水入口より金網上に落下し、水は下部水槽を経て処理水出口に至ります。
SSは金網の特殊揺動と共振により造粒されながら順次粗大粒として機外に排出される機構となっています。
上部走行強制洗浄装置が装備されており、洗浄間隔を任意にタイマー設定することによってフィルター上面の油膜や付着物を0.7MPa圧力水にて強制剥離及び排除する機構となっています。
固液分離機 クリーンフィルタ NCFU型 浮遊固形物 (SS)の回収
固液分離機で回収した固形物の取扱に合わせて、固液分離機 クリーンフィルタ NCFU型には「スラッジ屋外取出し型」と「バケット内蔵・簡易防臭型」があります。
回収物の種類、その後のプロセス、設備周囲の環境や、設置場所、他設備との連携などで目的に応じた機種を選ぶ事が出来ます。

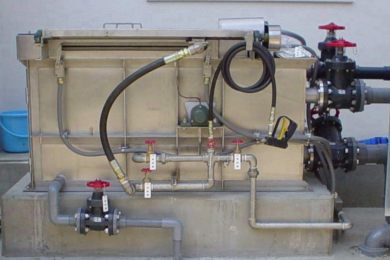

固液分離機 クリーンフィルタ NCFU-A
スラッジ屋外取出型
固液分離機 クリーンフィルタ NCFU-B
バケット内蔵・簡易防臭型
固液分離機 クリーンフィルタ NCFU型 処理能力
| 型式 | 処理能力 | 電動機A 200V | 電動減速機B 200V | 総重量 |
|---|---|---|---|---|
| NCFU-05型 | 1-5m3/h | 0.4kw | 0.1kw | 300kg |
| NCFU-1型 | 5-15m3/h | 0.4kw | 0.1kw | 350kg |
| NCFU-2型 | 10-30m3/h | 0.4kw | 0.1kw | 400kg |
| NCFU-3型 | 30-50m3/h | 0.75kw | 0.2kw | 700kg |
| NCFU-4型 | 50-80m3/h | 1.5kw | 0.2kw | 1,000kg |
※機能向上のため寸法等の変更もあります。
※標準機以外の特注品の設計・製作も承ります。
