食品残渣減容脱水機 シボレッター II

食品残渣減容脱水機 シボレッター II
食品残渣減容脱水機 シボレッター II (全面パッケージ型)

目詰まり解消は固形物質・雑芥脱水減容機の大きな課題でした。

シボレッターⅡは、独自のセルフクリーニング機構により脱水減容機の最大の問題である目詰まりを完全になくしました。
同時に開閉点検口の採用により清掃も簡単にできるようになりました。

食品残渣減容脱水機 シボレッターⅡの特長

従来の脱水減容機では、脱水濾過部外筒にメッシュ金網や多孔板、棒状スリット等を使用しており、いずれも間欠的な多数の微細孔や微細隙間で構成されているため、目詰まりを起こしやすく連続運転の大きな支障となっています。
これは脱水圧搾時に生ずる油分や柔軟物質(グリース上・糊上)が微細目や隙間に入り込み、そこに雑芥等が付着したり突き刺さるためです。また、濾過部内外の清掃も簡単にできるものがなく、衛生面でも問題となっています。

シボレッターⅡは、水を含んだ残飯、多汁ゴミ類から抽出後の緑茶葉、紅茶粕まで絞り機として用途は多様です。

脱水濾過部に従来の多孔板、金網、スリットなどを使用しない独自の可変圧縮スクリューによって圧縮脱水するとともに、運転中は常に「掻取チップ」が反復移動し目詰まりをセルフクリーニングしているので、効率的な連続操業を続けることができます。
また、モーターの回転音のみですので、振動、騒音が全くありません。

運転終了時の点検清掃の際は、圧縮室のケースをワンタッチで半割状態で開閉できますので、内部を簡単に完全清掃することができます。
設置スペースをとらず、既設のラインにも簡単に組み込めますし、構造が簡単で、保守点検が容易なので手間もかかりません。

衛生面を最大限に考慮した構造となっています。

茶殻の脱水減容を行っている様子です。

脱水中に掻き取りチップが無端透隙を往復し自動で隙間をクリーニングする様子や回収された液体が集水口から排出される様子、脱水残渣出口から脱水された茶殻などが出てくる様子が見て取れます。

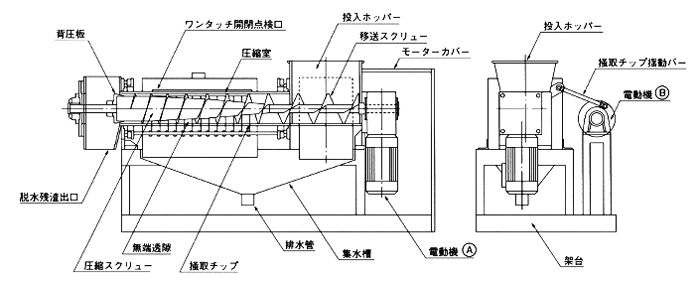

食品残渣減容脱水機 シボレッターⅡ

ホッパーに投入された残渣は、電動機(A) を介して回転する移送スクリューにより圧縮室に移送され、可変圧縮スクリューによって圧縮脱水されます。
その際に、水分は複数の無端透隙から集水槽に排出され、脱水減容された残渣は出口より連続的に取り出されます。

一方、無端透隙内には複数の掻取りチップが外部から差し込まれており、電動機(B) によって掻取りチップが連続的に反復移動を行うことで、無端透隙内に残渣が滞留することなく常にクリーニングされます。
よって目詰まりの心配は皆無ですので連続投入、連続運転が出来ます。
また、脱水残渣出口端面の背圧板や回転数を調整することによって脱水圧力を任意に選定することができます。

圧縮室のケーシング上部は、ワンタッチで半割状態で開閉できますので、運転終了時の点検清掃は簡単に行えます。

資料請求はこちらから

食品残渣減容脱水機 シボレッターⅡの処理能力・寸法

脱水減容機 シボレッターIIは、標準仕様に水平設置型と傾斜・投入口低床型があります。

食品残渣減容脱水機 シボレッターII 標準仕様

  • 材質:SUS304
  • 操作盤:屋内型 (別置)

※本体全面パッケージ型は特別仕様となります。

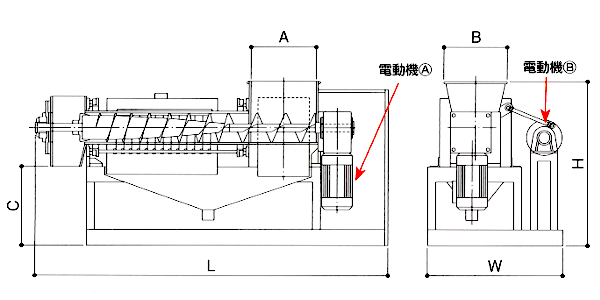

食品残渣減容脱水機 シボレッターII 水平設置型

脱水減容機シボレッターII 水平設置型のサイズ見本
型式 処理量 動力(A) 動力(B) 寸法(mm)
A B C L W H
NLS-80 20~80L/Hr 0.75kW 0.1kw 300 300 460 1380 700 840
NLS-100 50~140L/Hr 1.5kW 0.1kw 300 320 460 1380 700 840
NLS-150 120~350L/Hr 2.2kW 0.2kw 360 330 400 1880 700 840
NLS-200 200~570L/Hr 3.7kW 0.2kw 480 450 520 2230 950 1000
NLS-250 350~1,000L/Hr 5.5kW 0.4kw 720 680 560 2600 950 1200
NLS-300 500~1,500L/Hr 7.5kW 0.4kw 750 730 730 3000 950 1250

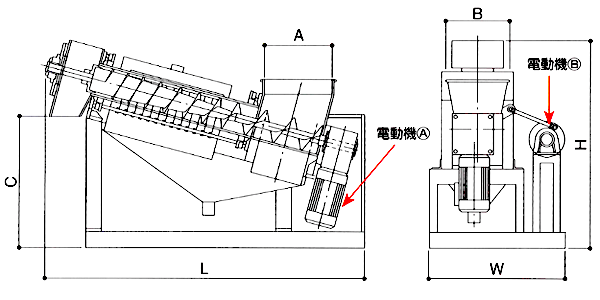

脱水減容機 シボレッターII 傾斜・投入口低床型

脱水減容機 シボレッターII 傾斜・投入口低床型のサイズ見本
型式 処理量 動力(A) 動力(B) 寸法(mm)
A B C L W H
NLK-80 20~80L/Hr 0.75kW 0.1kw 300 300 720 1300 700 1050
NLK-100 50~140L/Hr 1.5kW 0.1kw 300 320 720 1300 700 1050
NLK-150 120~350L/Hr 2.2kW 0.2kw 360 330 800 1650 700 1150
NLK-200 200~570L/Hr 3.7kW 0.2kw 480 450 1000 2100 950 1400
NLK-250 350~1,000L/Hr 5.5kW 0.4kw 720 680 1000 2450 950 1550
NLK-300 500~1,500L/Hr 7.5kW 0.4kw 750 730 1000 2850 950 1650

※電動機は脱水対象物によって容量が変わることがありますのでお問い合せください。

※標準材質以外の特注品の製作も承ります。
